Из чего состоит кондиционер?

Основные компоненты кондиционера

Печатная плата управления и сигнализации, датчики температуры, дистанционное управление, фильтры, электродвигатели и крыльчатки вентиляторов, сервисные и 4-ходовые клапаны, контакторы и реле, термостаты и конденсаторы - это, безусловно, основные компоненты кондиционера.

Каталог деталей кондиционераДатчикиКлапаныКонденсаторыПлаты управленияМоторы

Типы кондиционеров

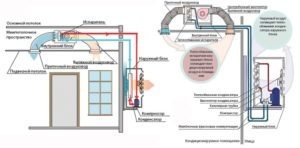

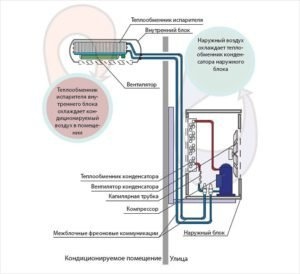

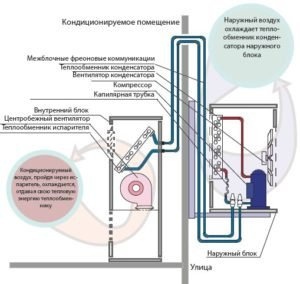

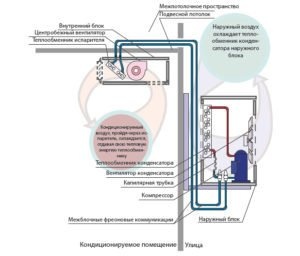

Конструкция различных типов кондиционеров (например, кассетных, канальных, потолочных, колонных) приведена в таблице. Как видите, функциональная схема у всех одинаковая, различия обусловлены только особенностями конструкции внутренних блоков.

Внутренний блок кондиционера

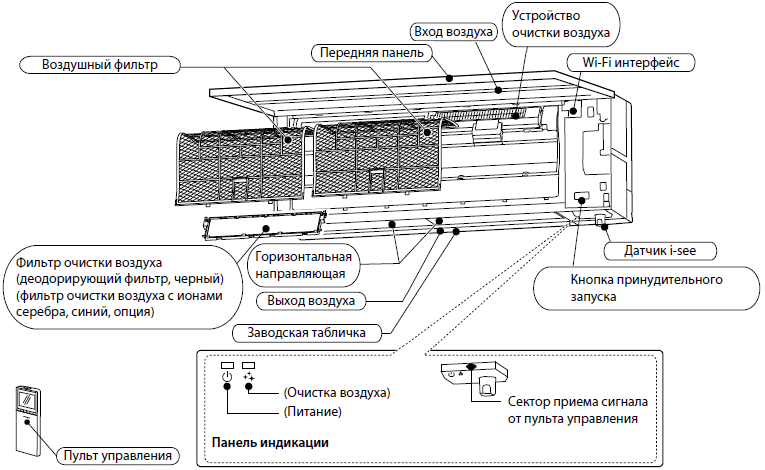

Схема настенной вентиляционной установки Mitsubishi Electric MSZ-LN25/35/50/60VG(W/V/B/R) серии PREMIUM.

На передней панели находится пластиковая решетка, через которую воздух поступает в устройство. Его можно легко снять для технического обслуживания (например, очистки фильтра и т.д.).

Фильтр грубой очистки представляет собой электростатическую пластиковую сетку, предназначенную для улавливания крупной пыли, шерсти домашних животных и т.д. Фильтр необходимо очищать не реже двух раз в месяц для обеспечения надлежащей работы кондиционера.

Испаритель - воздух охлаждается, продуваясь через радиатор, нагревая холодный фреон и испаряя его.

Горизонтальные жалюзи - регулируют направление воздушного потока по вертикали с помощью электродвигателей, управляемых только с помощью пульта дистанционного управления.

Индикаторная панель (дисплей) - светодиоды, расположенные на передней панели кондиционера, не только показывают работу кондиционера, но и сигнализируют о возможных неисправностях.

Фильтр тонкой очистки - существуют различные типы фильтров. Обычно используется угольный фильтр (удаляет неприятные запахи), электростатический фильтр (задерживает мелкую пыль) и т.д. Наличие дополнительных фильтров не влияет на работу кондиционера, но изменяет качество воздуха.

Вентилятор представляет собой электродвигатель с турбиной, который нагнетает воздух над испарителем и обычно имеет несколько скоростей.

Вертикальные жалюзи - для регулировки направления воздушного потока по горизонтали. В домашних кондиционерах положение этих жалюзи можно регулировать только вручную. Возможность дистанционной регулировки имеется только в некоторых моделях кондиционеров высокого класса.

Поддон расположен под испарителем и служит не только для сбора, но и для отвода наружу, через дренажный шланг, конденсата, образующегося на поверхности холодного испарителя.

Плата управления - электронный блок с центральным микропроцессором - обычно располагается с правой стороны внутреннего блока. Если компрессор - это "сердце" кондиционера, то плата управления (электронный блок) - это его мозг.

Разъемы расположены в нижней задней части внутреннего блока. К ним подсоединяются медные трубы, соединяющие агрегаты.

Внутренний блок оснащен пультом дистанционного управления, который используется для включения кондиционера, выбора режима работы и выполнения пользовательских настроек. Пульт дистанционного управления может быть дистанционным или проводным.

Если вам необходимо сервисное обслуживание кондиционеров в Москве - это к нам!

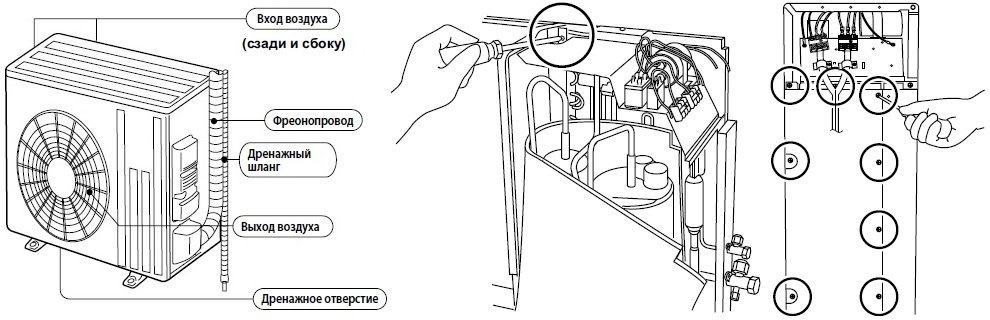

Наружный блок кондиционера













Компрессор, несомненно, является сердцем кондиционера: он сжимает фреон и поддерживает его движение в контуре хладагента. Более подробную информацию о компрессорах для кондиционеров воздуха см. в разделе "Компрессоры".

Четырехходовой клапан - устанавливается в кондиционерах с тепловым насосом для изменения направления потока фреона в режиме обогрева. В этом случае внутренний и наружный блоки меняются местами: внутренний блок работает на обогрев, а наружный - на охлаждение.

Плата управления устанавливается не только в инверторные и мультисплит-системы, но и в кассетные или канальные кондиционеры. В обычных сплит-системах, как правило, вся электроника расположена только во внутреннем блоке.

Вентилятор - создает воздушный поток, который циркулирует воздух вокруг конденсатора. В моделях малой производительности двигатель вентилятора имеет только одну скорость. Этот тип кондиционера может стабильно работать только в небольшом диапазоне наружных температур. В моделях более высокого класса и мощности, рассчитанных на широкий диапазон температур, а также во всех полупромышленных кондиционерах двигатель вентилятора имеет 2-3 фиксированные скорости или бесступенчатую регулировку. Электродвигатели используются вместе с пусковыми и ходовыми конденсаторами.

Датчики температуры и давления, реле и контакторы - все это, безусловно, важные электронные компоненты кондиционера, на показаниях которых основан весь алгоритм работы системы.

Конденсатор представляет собой радиатор, который служит для охлаждения и конденсации фреона: в результате воздух, продуваемый конденсатором, нагревается.

Фильтр фреоновой системы - обычно устанавливается перед входом компрессора и защищает его от медной крошки и других мелких частиц, которые могут попасть в систему во время установки кондиционера. Конечно, если установка выполнена неправильно и в систему попадает много грязи, фильтр не поможет.

Фитинговые соединения - сервисные клапаны - подключают медные трубки, соединяющие наружный и внутренний блоки и манометры.

Быстроразъемная защитная крышка - закрывает соединительные патрубки и клеммный разъем, используемый для подключения электрических проводов. В некоторых моделях защитная крышка закрывает только клеммный разъем, а соединения остаются снаружи.

Если необходимо заправить кондиционер фреоном - обращайтесь к нам!

Схема кондиционера

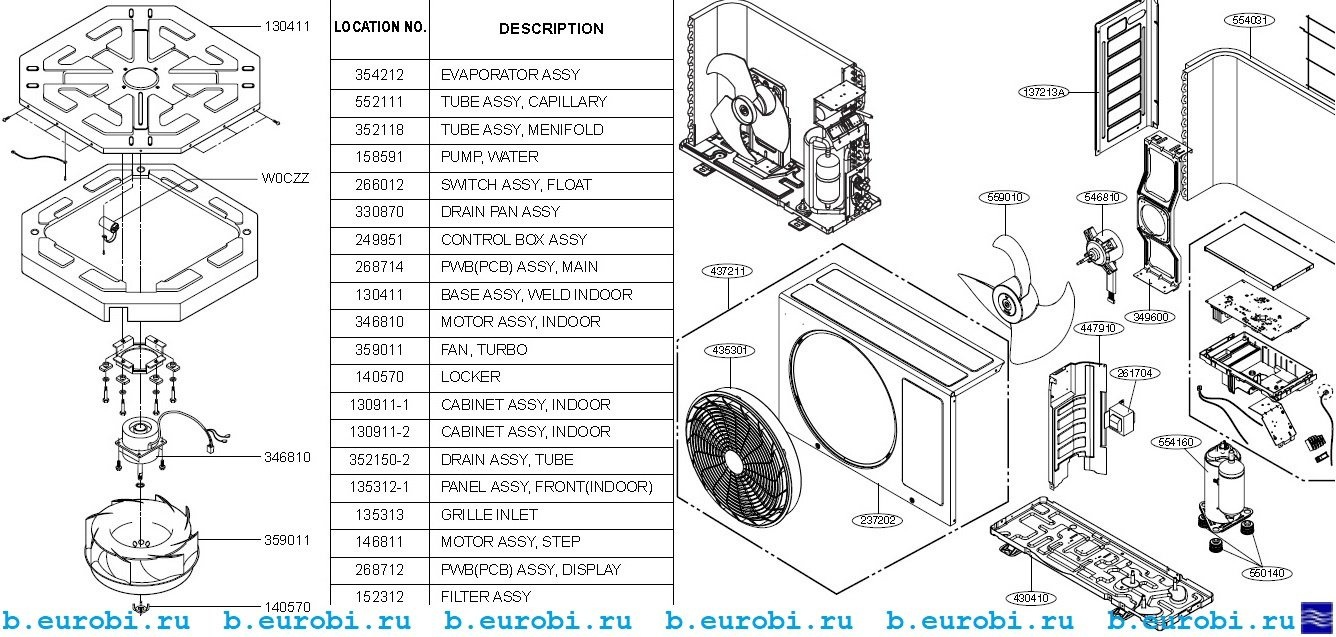

Так называемая схема выброса с указанием абсолютно всех деталей и компонентов, которые необходимо заказать у производителя, обычно приводится в сервисных руководствах для каждой конкретной модели. Знание номера детали, безусловно, облегчает ее поиск при заказе у поставщика.

Например, вы можете просматривать и загружать вырезки из руководства по обслуживанию SAMSUNG:
- схема внутреннего блока кондиционера
- схема наружного блока кондиционера

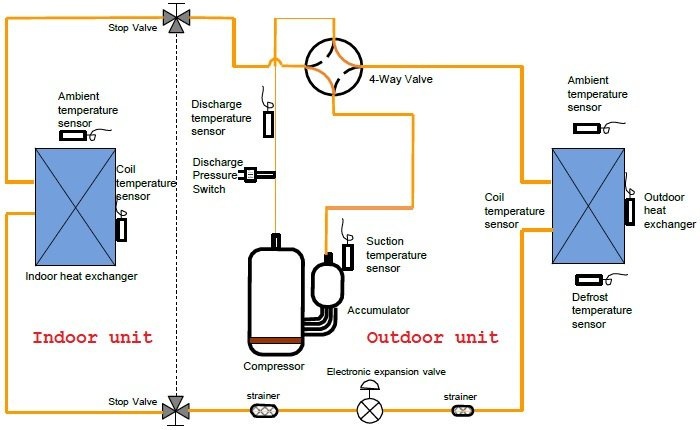

Схема циркуляции хладагента













Запорный клапан	Запорный клапан
Датчик температуры окружающей среды	Датчик температуры окружающей среды
Датчик температуры разряжения	Датчик температуры разряжения
Датчик температуры масла C	Датчик температуры теплообменника
Внутренний теплообменник	Теплообменник внутреннего блока
Внутренний блок	Внутренний блок
Запорный клапан	Запорный клапан
Strainer	Strainer
Электронный расширительный клапан	Электронный расширительный клапан
Внешний блок	Наружный блок
Реле давления нагнетания	Реле давления на выходе
4-ходовой клапан	4-ходовой клапан
Компрессор	Компрессор
Аккумулятор	Коллектор жидкости
Датчик температуры всасывания	Датчик температуры всасывания
Датчик температуры масла C	Датчик температуры теплообменника
Датчик температуры окружающей среды	Датчик температуры окружающей среды
Внешний теплообменник	Внешний теплообменник
Датчик температуры оттаивания	Датчик температуры оттаивания

Когда речь идет об обслуживании и ремонте вашего кондиционера, мы - именно те люди, к которым стоит обратиться!

Электрическая схема сплит-системы

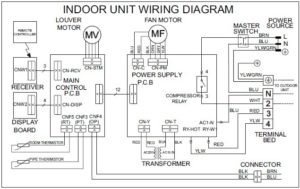

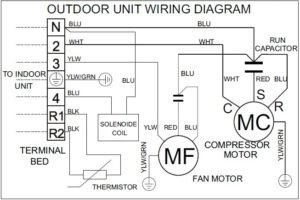

Для решения проблем инженер, конечно же, должен уметь читать и понимать электрические схемы. Однако не все производители предоставляют электрические схемы в своих руководствах по обслуживанию. Это может быть связано не только с требованиями политики конфиденциальности, но и с тенденцией перехода от ремонта на уровне компонентов к замене неисправной платы или узла в целом. Поэтому иногда достаточно определить неисправность на функциональном уровне. Например, вот электрические схемы внутреннего и наружного блоков сплит-системы DAEWOO DSB-187LH.

Принцип работы кондиционера

Компрессор, конденсатор, реактор (капиллярная трубка, терморегулирующий вентиль) и испаритель соединены тонкостенными медными трубками, образуя контур хладагента. Хладагент (скорее всего, смесь фреона с небольшим количеством компрессорного масла) циркулирует внутри контура. Современные кондиционеры воздуха в основном используют R22 и R410A.

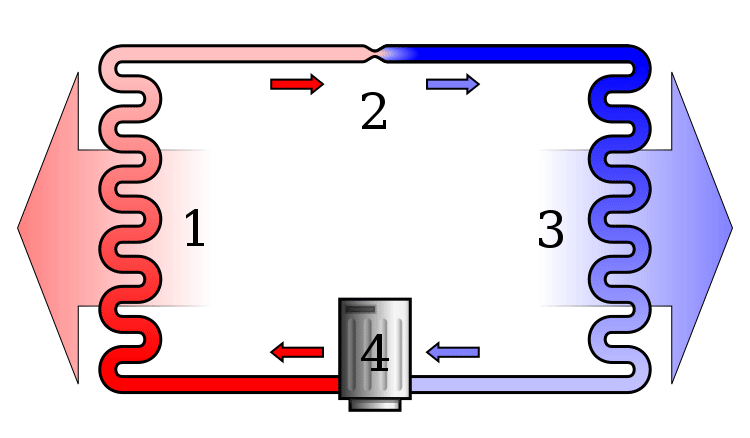

1 - конденсатор, 2 - терморегулирующий вентиль, 3 - испаритель, 4 - компрессор.

Давайте рассмотрим работу кондиционера, использующего фреон R22. Газообразный хладагент с низким давлением от 3 до 5 атмосфер и температурой от +10 до +20 °C поступает из испарителя на вход компрессора. Компрессор кондиционера сжимает хладагент до давления от 15 до 25 атмосфер, в результате чего хладагент нагревается до температуры от +70 до 90 °C, после чего поступает в конденсатор.

Конденсатор интенсивно продувается, поэтому хладагент охлаждается и, соответственно, переходит из газообразной фазы в жидкую, выделяя дополнительное тепло: воздух, проходящий через конденсатор, нагревается. В результате на выходе из конденсатора хладагент находится в жидком состоянии, под высоким давлением и при температуре на 10-20°C выше, чем температура окружающего (наружного) воздуха. Теплый хладагент из конденсатора поступает в термостатический расширительный клапан, который в простейшем случае представляет собой капилляр (обычно длинную тонкую медную трубку, свернутую в спираль). На выходе из терморегулирующего вентиля давление и температура хладагента значительно снижаются, и часть хладагента может испариться.

После дросселирующего устройства (капиллярной трубки или клапана TRV) смесь жидкого и газообразного хладагента поступает в испаритель под низким давлением. В испарителе жидкий хладагент переходит в газовую фазу путем поглощения тепла. Другими словами, воздух, проходящий через испаритель, охлаждается, газообразный хладагент под низким давлением поступает в компрессор, и цикл повторяется.

Подробное описание принципа работы системы кондиционирования воздуха на примере оконного кондиционера. В фильме не только показана конструкция кондиционера, но и описаны основные процессы внутри холодильного контура и принцип фазового изменения хладагента.

Этот процесс лежит в основе каждого кондиционера и не зависит от его типа, модели или производителя.
