Руководство по замене подшипника компрессора кондиционера своими руками

Для чего нужны подшипники кондиционера на автомобили?









Подшипники кондиционера - это технические устройства, которые поддерживают вращающиеся валы и оси. Они передают осевые и радиальные нагрузки, приложенные к оси или валу, на корпус, раму и другие детали узла. Они также удерживают вал в пространстве и позволяют ему работать и вращаться с минимальными потерями энергии.

Причины и симптомы выхода из строя компрессорного подшипника

Независимо от того, включен кондиционер или выключен, подшипник шкива продолжает работать, пока работает трансмиссия автомобиля. Даже зимой, когда кондиционер практически выключен, подшипник никогда не устает. Это является основной причиной его неудачи. При такой длительной эксплуатации не помогает даже наличие смазки: она загустевает из-за трения и нагрева, ее смазывающая способность снижается, что приводит к перегреву самого сепаратора. Чрезмерное натяжение ремня между коленчатым валом и компрессором увеличивает нагрузку на подшипник, что также отрицательно сказывается на сроке его службы.

Выход из строя такой важной детали может привести к серьезным проблемам. Если подшипник компрессора кондиционера заклинивает, седло подшипника подвергается большим нагрузкам и разрушается. В этом случае заменить подшипник довольно сложно - нужно либо заменить весь компрессор, либо переднюю часть, что, конечно, удовольствие не из дешевых. Не менее серьезными являются последствия разрыва ремня муфты компрессора, который неизбежно приведет к повреждению электрических проводов в тех местах моторного отсека, куда попадают фрагменты ремня. Разрыв может также вызвать вмятины и выпуклости на капоте, так как удар оборванного ремня, вращающегося на высокой скорости, может быть очень сильным.

Повреждение подшипника и тепло могут повредить катушку сцепления, автоматически лишая вас возможности пользоваться кондиционером. Замена муфты не так обременительна с финансовой точки зрения, но вам придется почти столько же повозиться, как и при замене всего компрессора.









Выход из строя подшипника и его несвоевременная замена может грозить таким букетом неприятностей. Вот почему лучше не медлить: при первых признаках надвигающейся беды немедленно принимайте меры. И таким симптомом обычно является необычный шум из пространства под капотом, такой как скрип, писк, который может быть прерывистым или непрерывным с нарастающей интенсивностью.

Визуальный осмотр пространства вокруг компрессора может многое объяснить. Если приводной ремень компрессора ослаб, он может быть виновником странных звуков, доносящихся из моторного отсека. Затянув его, вы сразу же устраните неприятный скрип, но если этого не произойдет - проблема, скорее всего, в подшипнике. И тогда следует принять срочные меры, чтобы избежать описанных выше неприятностей. Следует отметить, что подозрительные звуки могут быть непостоянными - они могут появляться только при включенной системе кондиционирования, холодном или прогретом двигателе. Ни в коем случае не откладывайте диагностику и ремонт.

Резкое усиление воя до амплитудно-интенсивного и нарастающего должно стать причиной для немедленной остановки автомобиля. В этом случае единственным возможным шагом является обрезание ремня, идущего к компрессору, после чего можно продолжить путь в мастерскую и сервисную станцию, так как замена подшипника шкива компрессора кондиционера должна стать следующим шагом.

Когда нужно менять подшипник

Суть проблемы заключается в том, что подшипник шкива компрессора задействован постоянно при работающем двигателе, независимо от того, включен кондиционер или выключен. Даже зимой, когда мы почти никогда не включаем кондиционер, подшипник шкива выполняет свою работу. Повреждения могут возникать естественным образом в результате старения. Во время работы смазка подшипника загустевает и сильно нагревается. Чрезмерное натяжение приводного ремня также приводит к повреждениям.





Последствия отказа ремня могут быть очень неприятными. Если заклинило подшипник компрессора кондиционера, его посадочное место может быть "съедено", и в итоге придется заменить весь компрессор кондиционера или его переднюю половину, что очень неприятно с финансовой точки зрения. Следующим шагом в цепочке вероятных неисправностей может стать обрыв ремня привода шкива компрессора кондиционера и вызванные ремнем серьезные "повреждения" электрической системы и других компонентов двигателя, расположенных в подкапотном пространстве.



Это также может привести к образованию выпуклостей на капоте из-за удара ремня. Катушка электромагнитной муфты может быть повреждена под воздействием высоких температур, что может привести к ее замене. Высокие температуры также повреждают сальник, что приводит к его замене. Как видите, от одного подшипника компрессора можно ожидать целый "букет" проблем.







При всей нашей любви к нашим "четырехколесным друзьям", нас часто больше интересует внешний вид нашего "друга". Мы регулярно посещаем автомойку, полируем кузов и не забываем регулярно чистить и пылесосить салон. Когда дело доходит до технического обслуживания и ремонта, всегда что-то мешает, это всегда оставляют на потом. Поэтому в случае с подшипником шкива компрессора откладывать его не рекомендуется.

Как только вы услышите необычный, нехарактерный визг или скрип под капотом, следует немедленно принять меры и определить причину.

Возможно, визуальный осмотр поможет выявить неисправность. Конечно, может оказаться, что ремень привода генератора ослаб и скрипит. Простое подтягивание ремня решит проблему скрипа. Однако если ремень генератора или сам генератор не имеют к этому никакого отношения, необходимо принять экстренные меры. Замена подшипника в этом случае неизбежна.







Кстати, скрип или визг может возникать только на холодном или, наоборот, прогретом двигателе. Он может исчезнуть при включении кондиционера или появиться. В любом случае, все эти симптомы должны быть причиной для срочной замены подшипника.

Если во время движения слабый скрип или писк внезапно переходит в очень громкий вой, я рекомендую немедленно остановиться, открыть крышку двигателя и перерезать ремень приводного шкива компрессора кондиционера. Затем обратитесь в мастерскую или сервисный центр для замены неисправной детали.

Расположение и функция

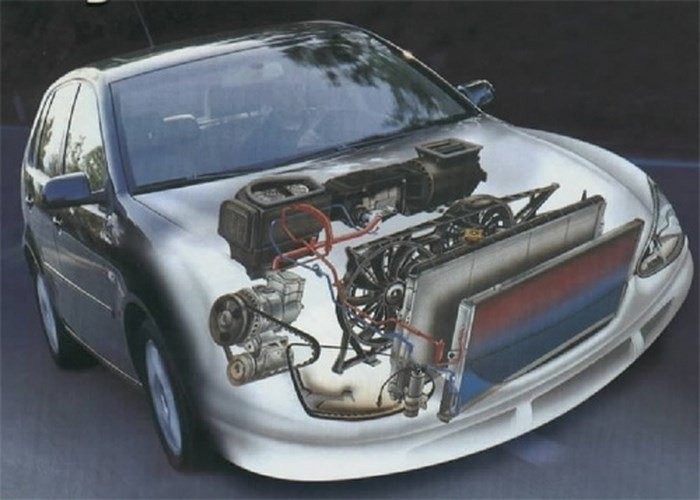

Компрессор кондиционера можно по праву назвать сердцем всей системы кондиционирования автомобиля. Поэтому его состояние должно быть всегда исправным, чтобы избежать проблем с системой кондиционирования. Подшипник играет важную роль в функционировании компрессора, без которого система кондиционирования воздуха не могла бы работать.









Подшипник работает постоянно при работающем двигателе. Независимо от того, работает кондиционер или нет. В любое время года и при любой погоде. Как правило, причиной его выхода из строя является старение компонента. Поскольку во время работы этот элемент постоянно нагревается, его смазка становится очень густой.

Что касается расположения, то он установлен на компрессоре. В большинстве случаев доступ к нему можно получить, сняв переднее левое колесо и кожух. Однако все зависит от конкретной модели автомобиля.

Симптомы поломки

Последствия разрушения подшипника могут быть ужасными для владельца автомобиля. При заклинивании компрессорного элемента может произойти "съедание" седла, что, соответственно, может привести к необходимости ремонта или замены всего компрессора. Кроме того, если подшипник вышел из строя, компрессор может сместиться, что в будущем приведет к обрыву ремня шкива кондиционера.

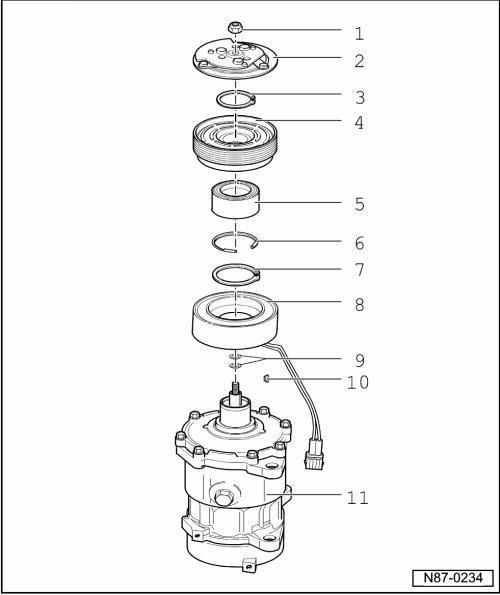

Узел муфты кондиционера - подшипник с маркировкой "5"



А это, в свою очередь, приводит к нестабильной работе жгута проводов или даже к его повреждению. Подшипник шкива компрессора является одним из самых слабых устройств машинного кондиционера. И его поломки случаются чаще, чем других частей системы кондиционирования.

Итак, каковы симптомы заклинившего подшипника шкива кондиционера? Их может быть несколько. Послушайте, как работает ваш двигатель. Если подшипник шкива заклинило, вы узнаете об этом почти сразу.

1. Первый симптом - шум в моторном отсеке. Этот шум характеризуется тем, что он может возникать как при холодном, так и при горячем двигателе. Шум может появляться и исчезать время от времени, в зависимости от работы компрессора. Если вовремя не принять меры, гул подшипника шкива, если он заклинит, может стать постоянным. Гул также может сопровождаться громким хлопающим звуком.
2. Если подшипник шкива компрессора заклинило, может появиться треск или удар, который, конечно, будет слышен. Такой удар по блоку кондиционера может оставить выпуклую вмятину на капоте.
3. Иногда, но очень редко, когда подшипник шкива уже износился и начал разрушаться, в системе возникает несоосность. Это может привести к выходу из строя соленоидной муфты кондиционера. Такая поломка является самой разорительной с финансовой точки зрения, поскольку требует полного ремонта компрессора. В большинстве случаев такой ремонт не приносит результата и требуется замена устройства.

Пошаговое руководство по замене подшипникового узла (видео):

1. Снимите ремень, соединяющий шкив с коленчатым валом.
2. Открутите болты крепления генератора, а затем снимите генератор. Это необходимо для того, чтобы облегчить снятие компрессора.
3. Открутите компрессор кондиционера.

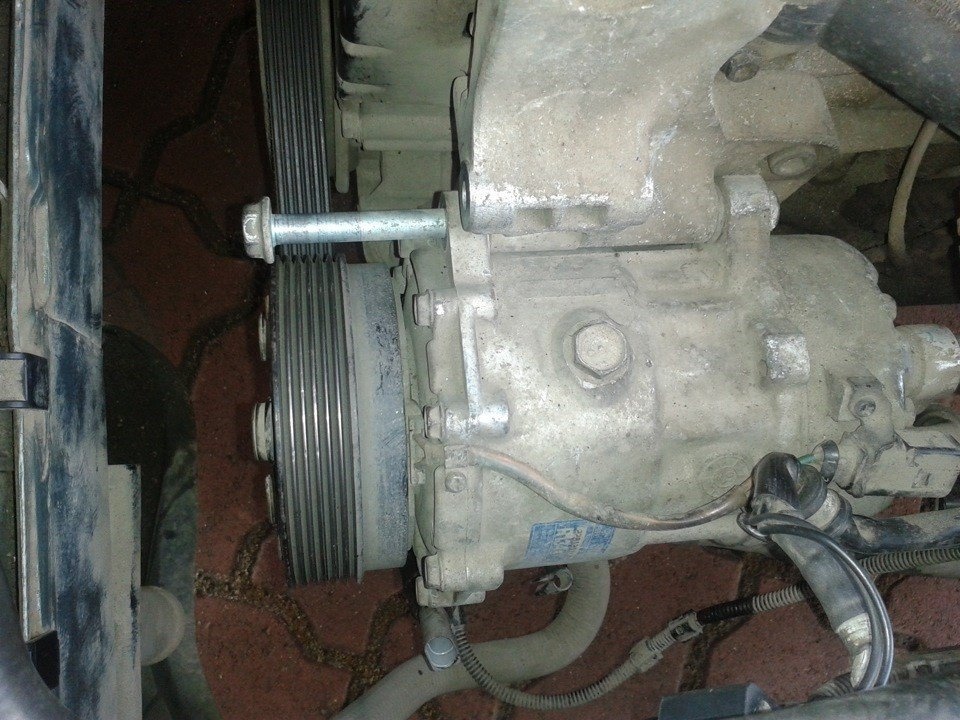

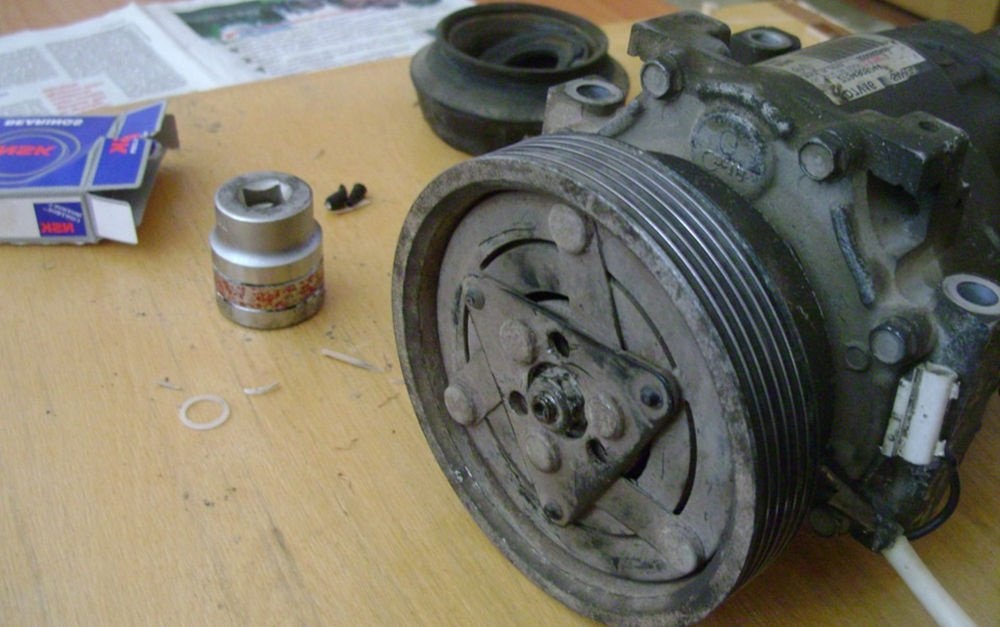

   Снятие компрессора кондиционера

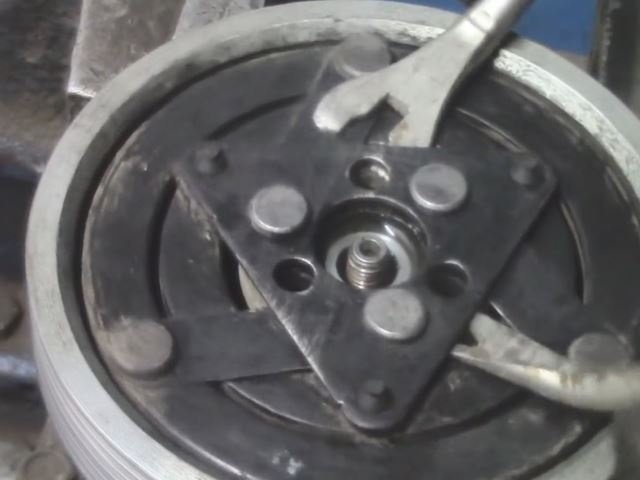

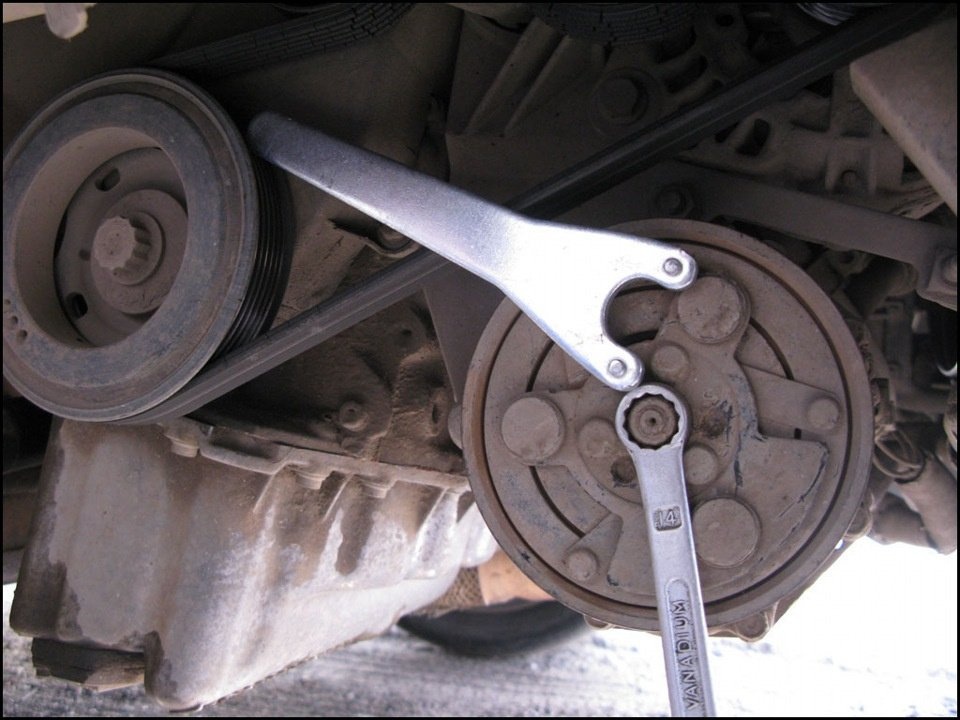

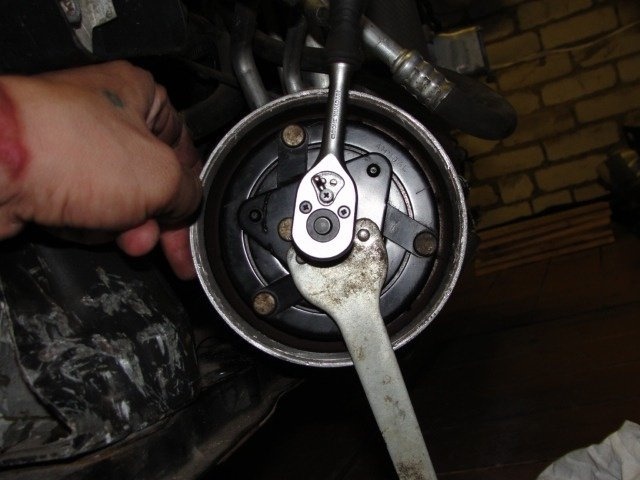

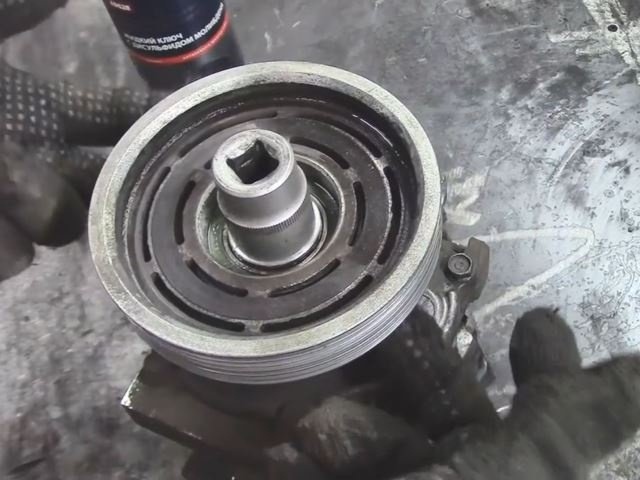

4. Используя гаечный ключ на 14, открутите нажимной диск, как показано на видео.

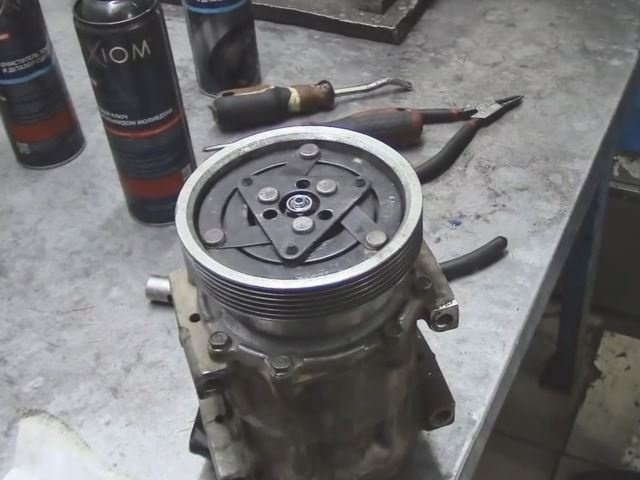

   Открутите прижимную пластину.

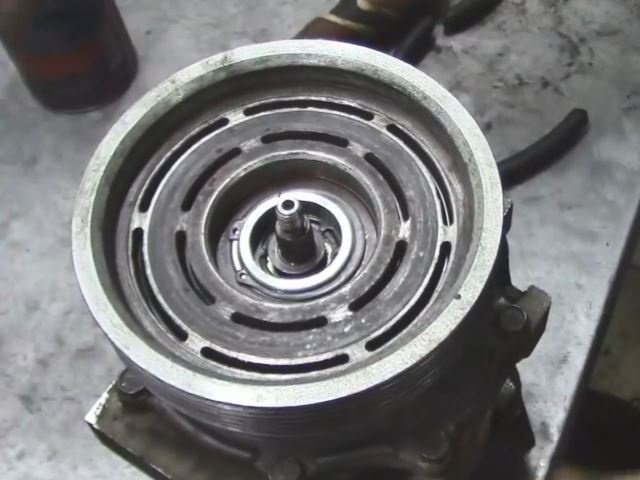

5. Ослабьте стопорное кольцо.

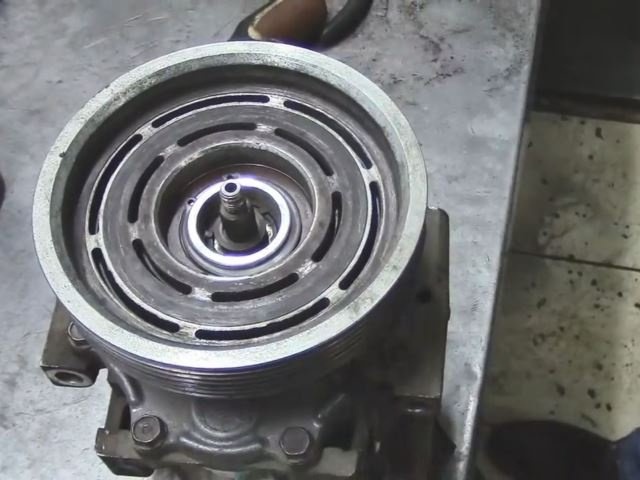

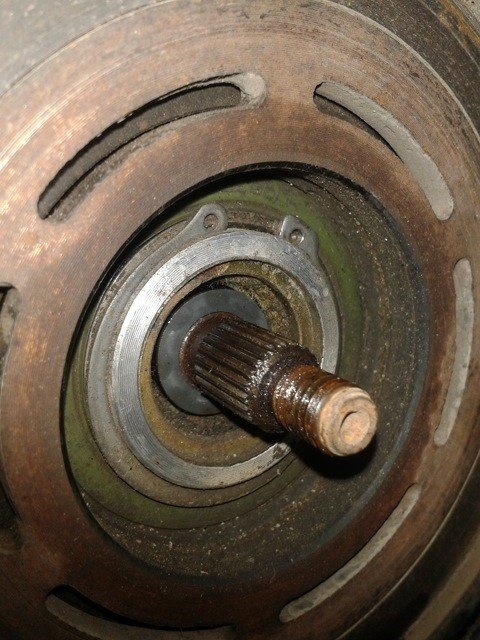

   Снимите стопорное кольцо.

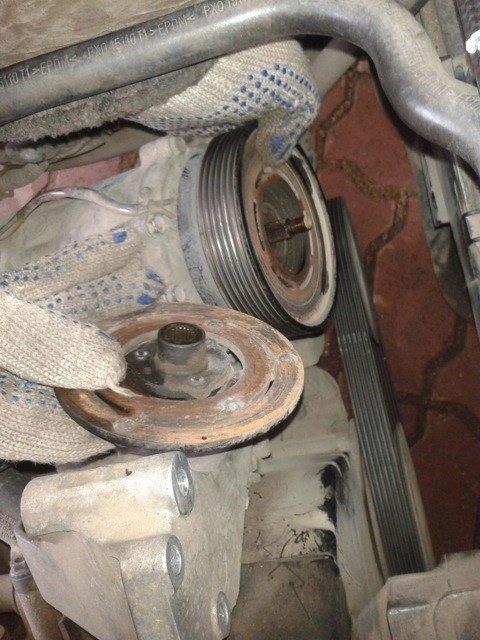

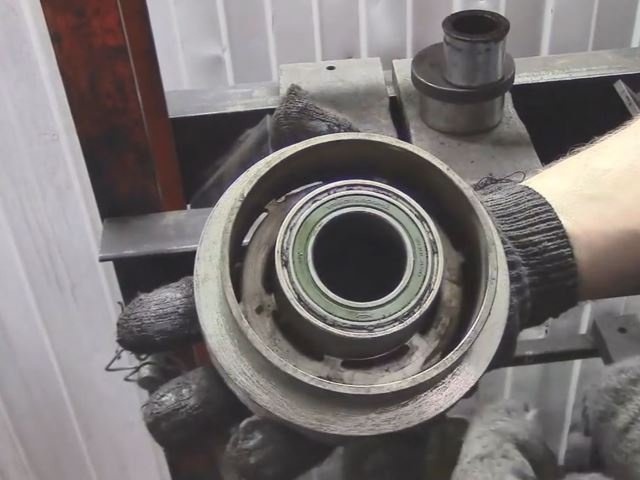

6. Снимите шкив с подшипником с вала.

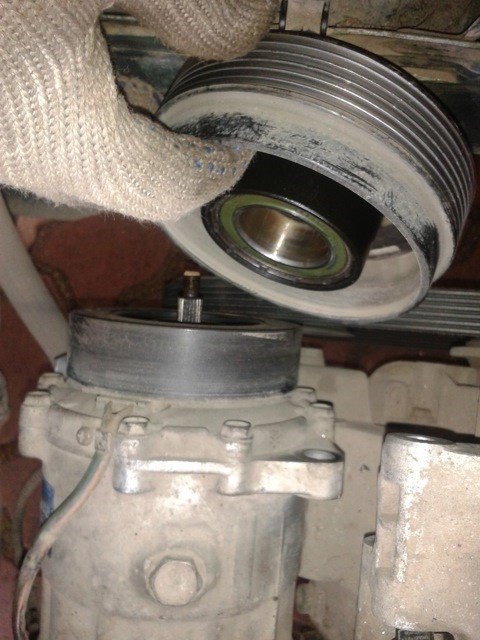

   Снимите шкив с вала.

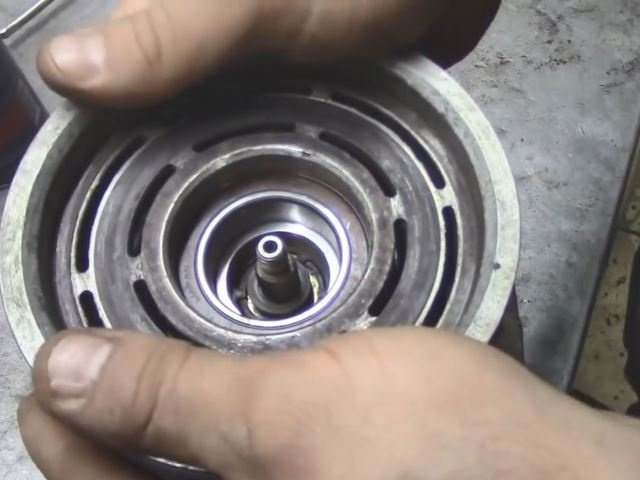

   Шкив снят

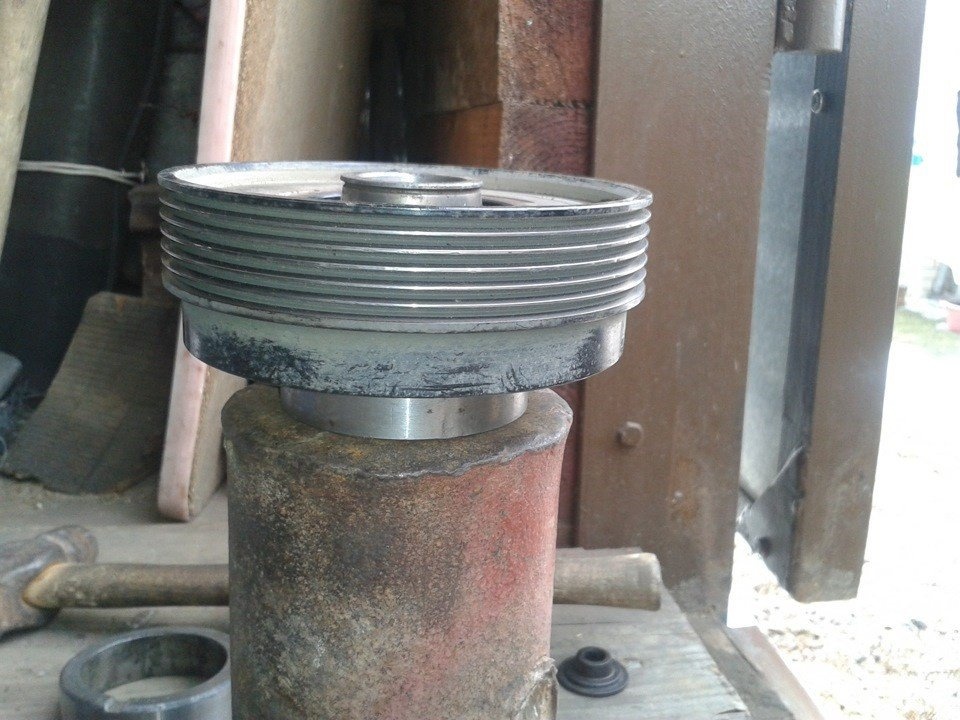

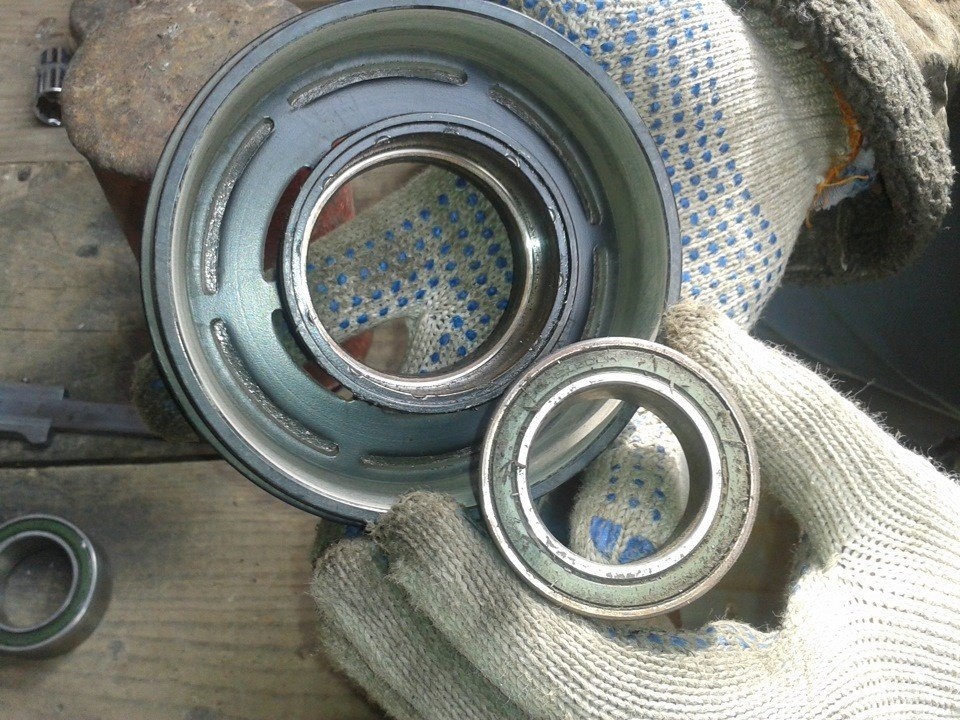

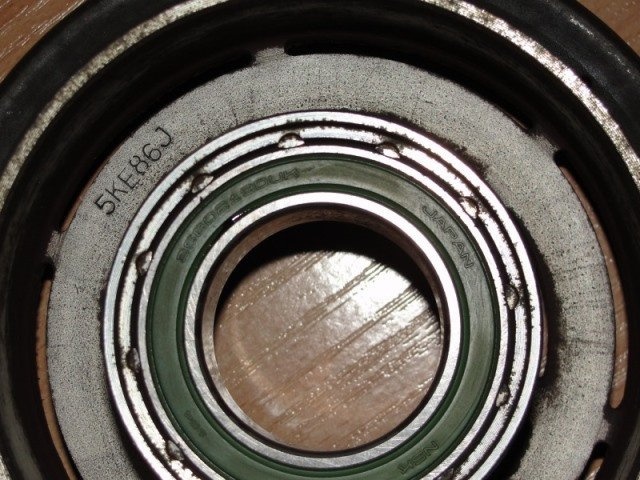

7. Выпрессуйте подшипник из шкива

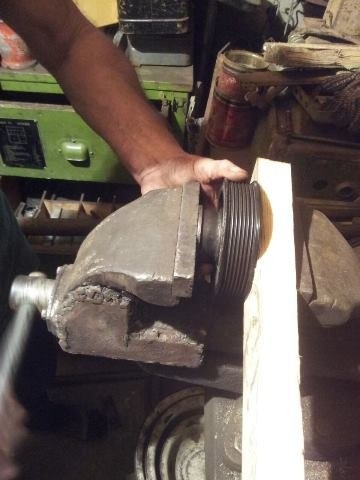

   Выдавливание

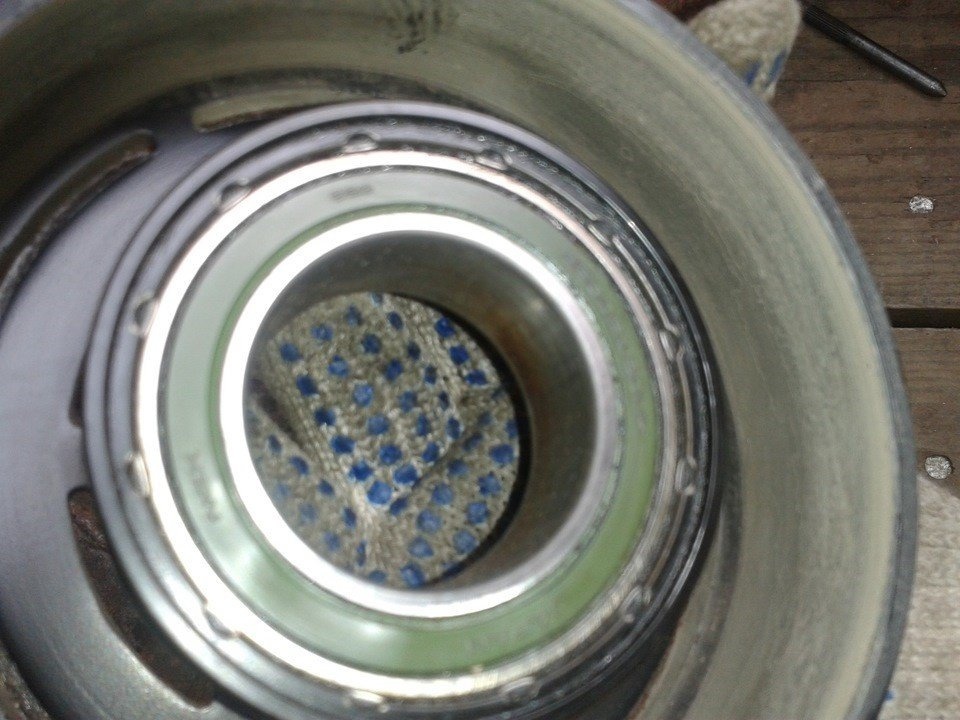

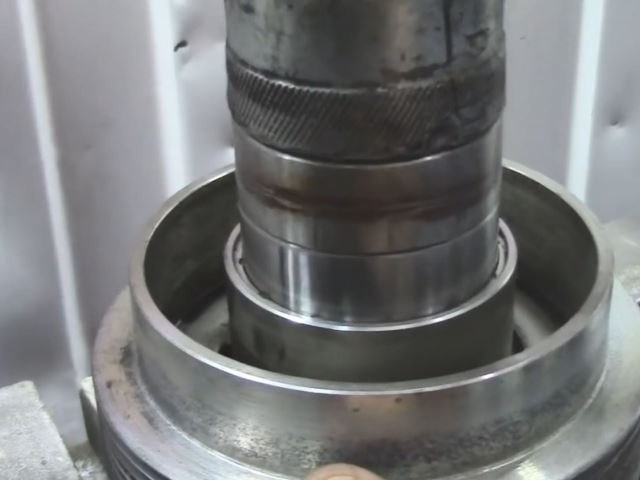

8. Установите новый блок в корпус







   Нажмите



9. Винт в подшипнике













   Уплотнение

   Замена подшипника относительно проста и может быть выполнена в течение нескольких часов. Ремонт в мастерской не является гарантией качества, в отличие от самостоятельного ремонта, так как отсутствует визуальный контроль и осмотр. Поэтому рекомендуется выполнять ремонт самостоятельно.

Инструкция по замене подшипника муфты на примере Рено Логан









Рассмотрим пример ремонта системы кондиционирования в автомобиле Renault Logan 2010 года выпуска. В этом автомобиле распространенной причиной выхода из строя системы кондиционирования является повреждение шаровой опоры, которую необходимо заменить на новую.

Снятие компрессора

Перед демонтажем насоса компрессора необходимо слить фреон, снять шланги и получить доступ к нему. Весь процесс разборки можно увидеть в этом коротком видеоролике:

Примечание: При сливе фреона необходимо проветриваемое помещение из-за токсичности хладагента. Рекомендуется слить фреон в специализированной мастерской и заправить его таким же образом.

Снятие старого подшипника

После демонтажа или отсоединения компрессорного блока производится замена подшипника компрессора кондиционера.

Важная информация:Перед обслуживанием компрессора уплотните входные отверстия под шлангами, чтобы предотвратить попадание масла и грязи внутрь.

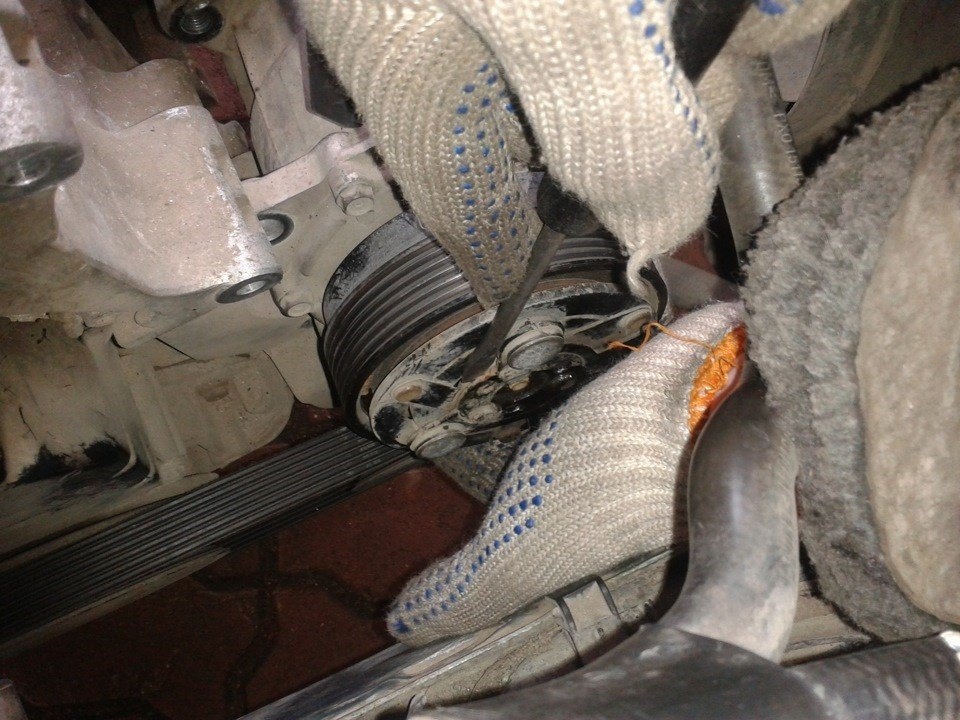

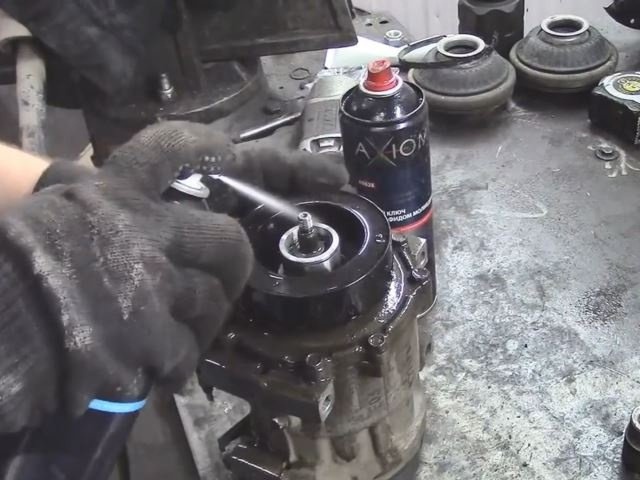

1. Первым шагом является ослабление гайки крепежной пластины на шкиве. Для этого очистите участок от грязи, залейте его жидкостью, например WD-40.

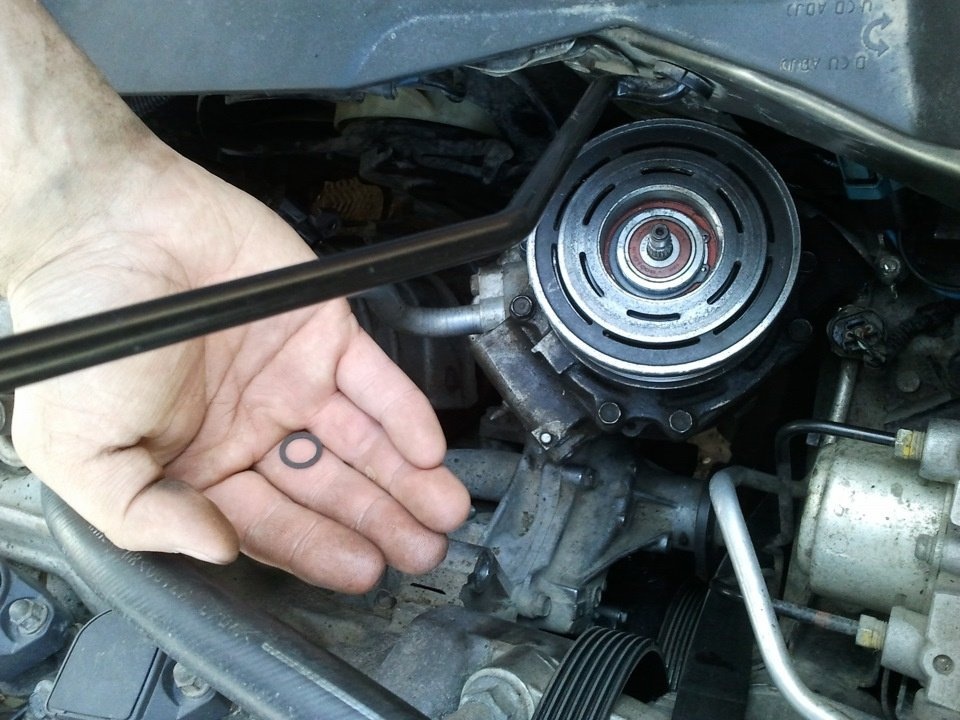

2. Когда вы снимите зажимной элемент, вы увидите небольшую регулировочную шайбу. Важно не потерять его и вернуть на место при сборке.

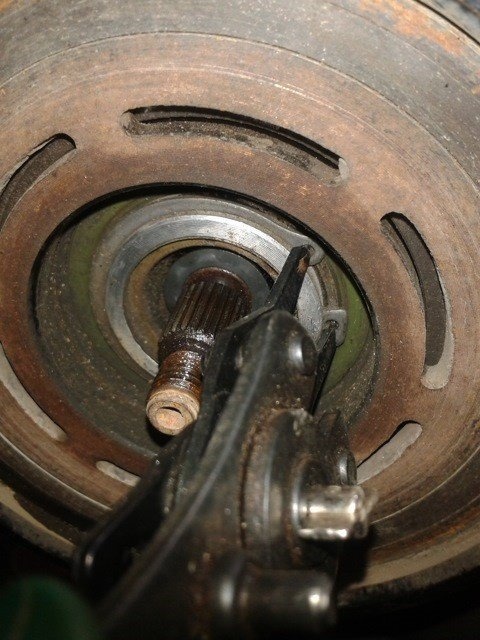

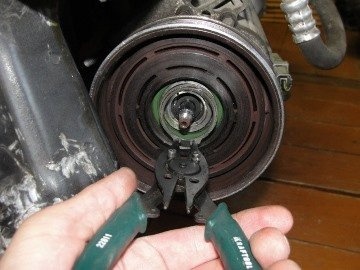

3. В подготовленной зоне снимите стопорное кольцо с помощью круглогубцев.

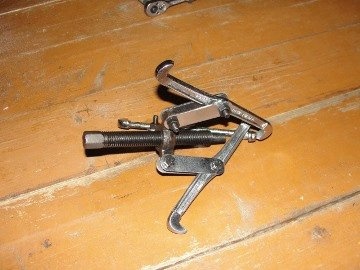

4. Следующая задача - снять шкив с вала. Главное, чтобы к шкиву не было приложено усилие. Подходящим местом является корпус шкива. Трехручьевой съемник является рабочим вариантом. На практике специалисты используют пресс.
5. Головка диаметром 24 мм служит в качестве верхней пластины. Это закрывает старый подшипник на наружном кольце и предотвращает перегрузку хрупкого корпуса шкива.

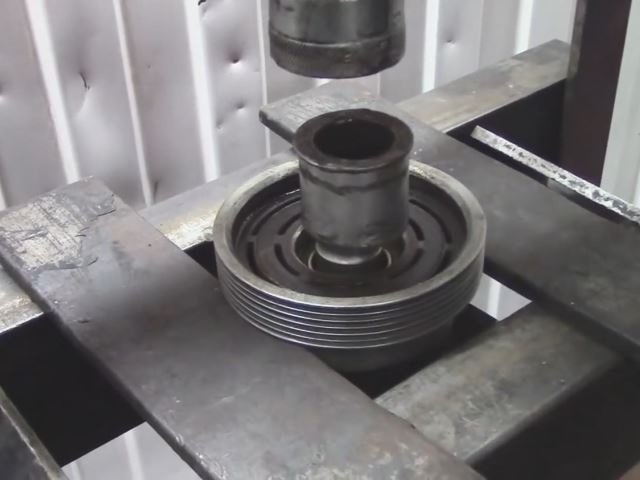

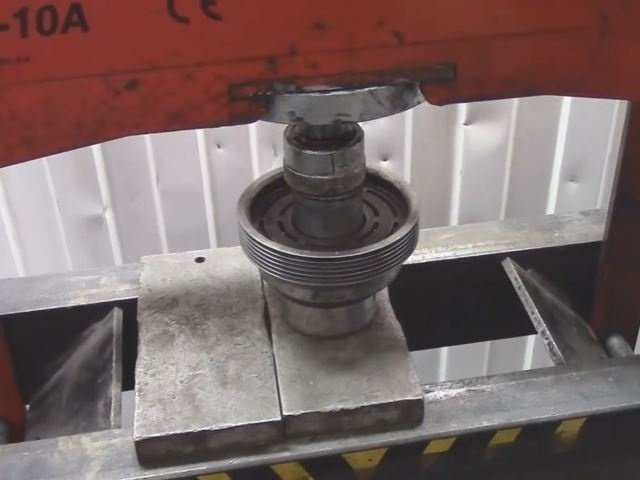

6. Легким нажатием пресса деталь извлекается из гнезда подшипника и выталкивается наружу.

Фоторепортаж:

















































Важное замечание: Стоит отметить, что проставка подбирается по внешнему диаметру сепаратора, а не корпуса шкива. Существует риск перекоса валов, что может привести к последующему проскальзыванию ремня.

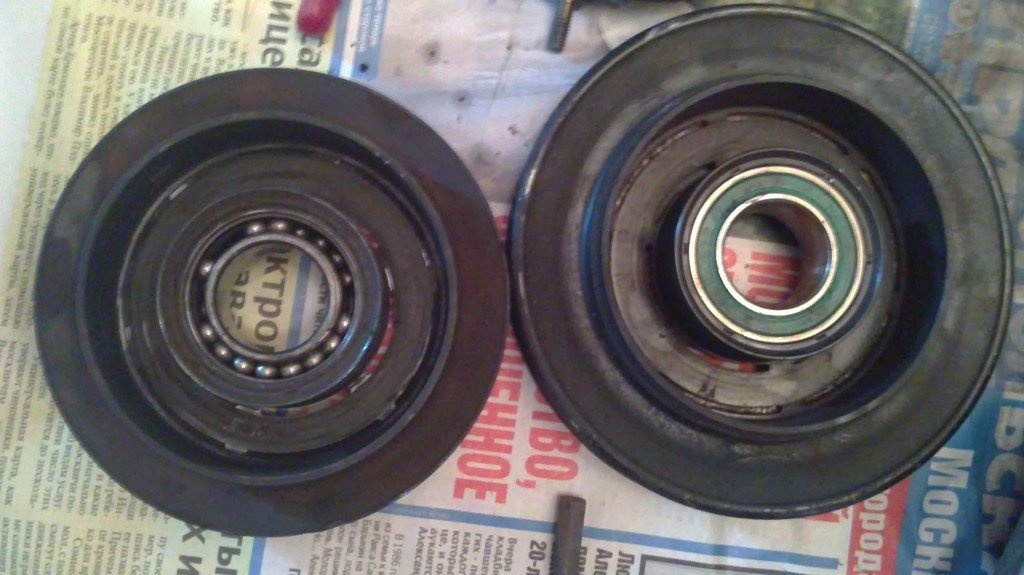

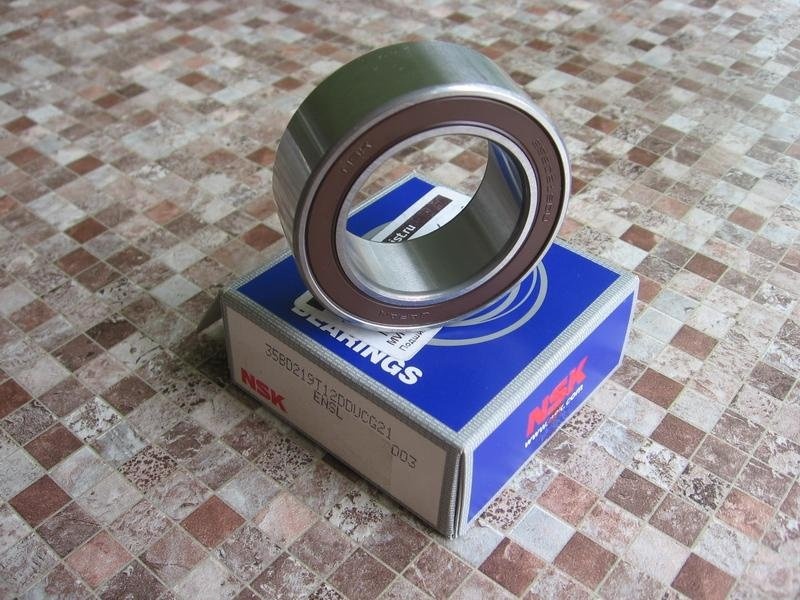

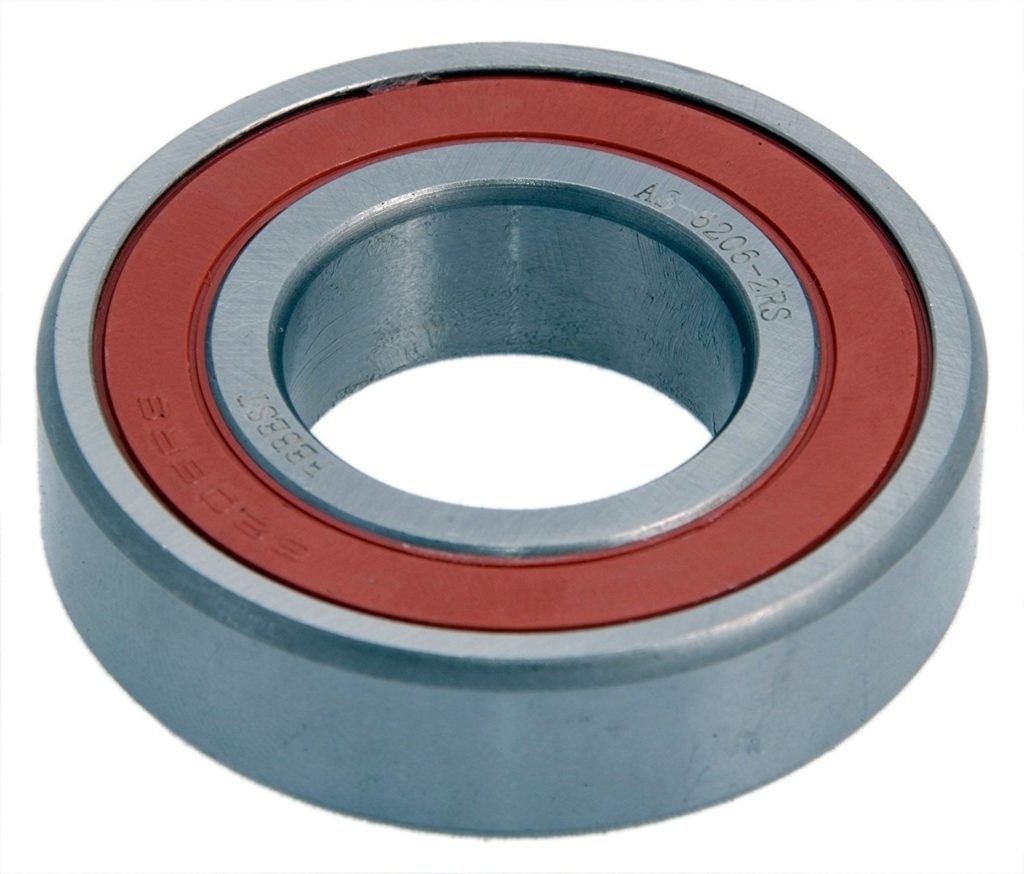

Установка нового шарикоподшипника

Выполните процедуру установки новой запасной части в обратном порядке. Поверхность арматуры тщательно очищается от следов заедания и коррозии. Корпус шкива должен быть вытерт насухо. Не используйте смазку для облегчения вставки шкива, так как это может вызвать несоосность между шкивом и валом.

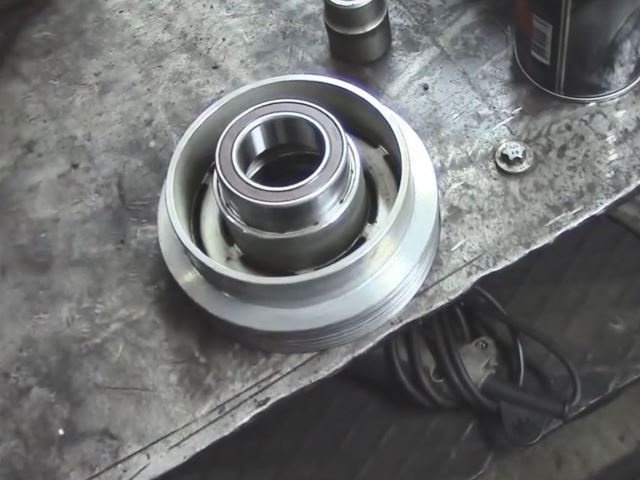

1. Зажмите новый подшипник под наружным кольцом с помощью штифта.
2. В шкиве имеются фаски. Гладкие фаски используются для прижима детали при посадке.

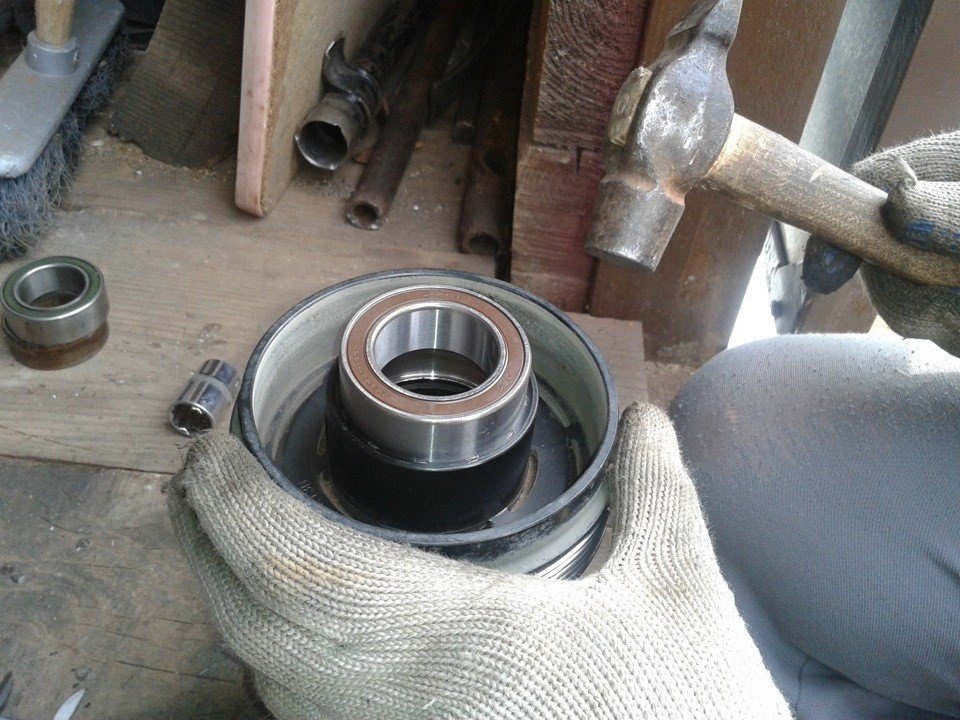

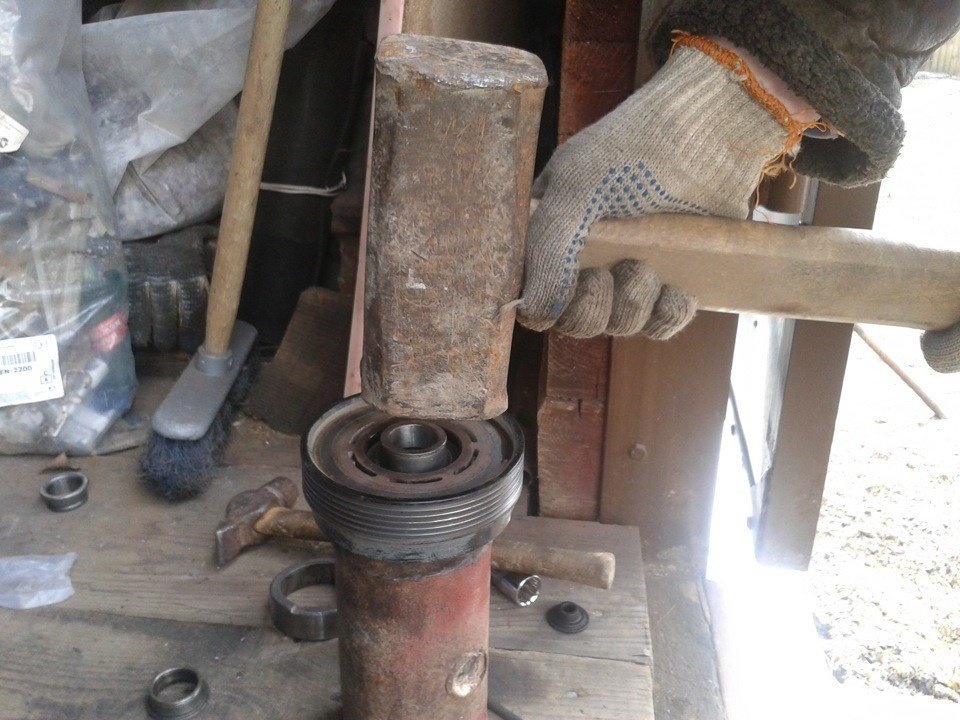

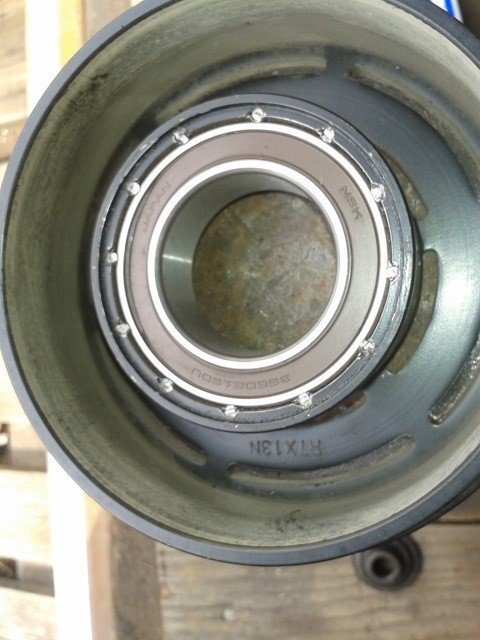

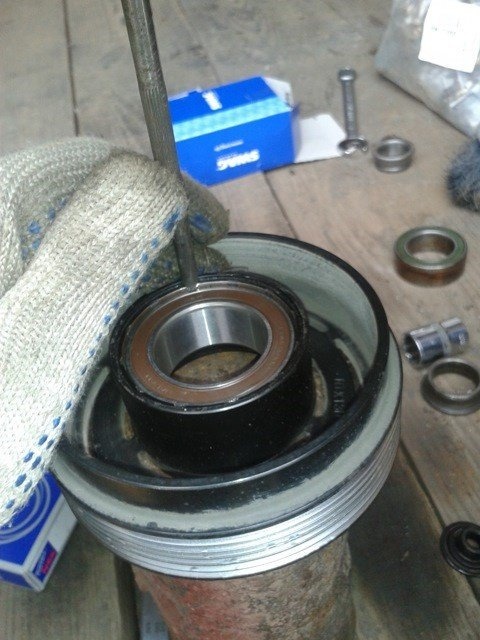

3. После вдавливания сверните внешнее кольцо. Это может сделать один человек: необходимы только керн и молоток. По окружности наружного кольца нанесены небольшие насечки.

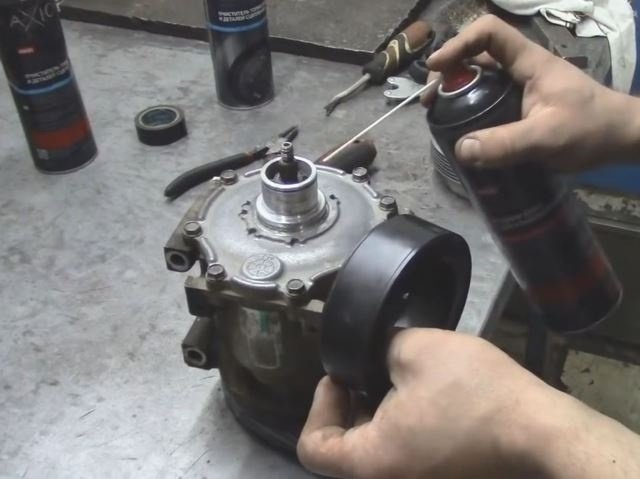

4. Чтобы правильно установить шкив, посадочное место на валу компрессора должно быть тщательно очищено от грязи. Для получения доступа можно снять муфту соленоида. После очистки вставьте шкив на место.
5. В последнюю очередь вставьте стопорное кольцо в фиксирующий паз. Устанавливается стопорная пластина с проставкой. Собранный компонент прикручивается гайкой. Момент затяжки - 15-17 Н/м.

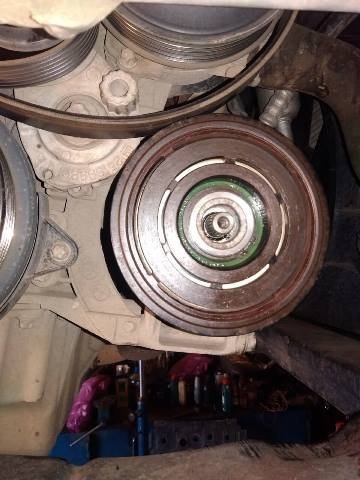

Замена подшипника без снятия компрессора

Существует также способ замены подшипника без разборки компрессора, но с разборкой муфты. На некоторых автомобилях это не всегда возможно. Опытные механики рекомендуют разобрать устройство.
