Стоит ли использовать универсальные платы для кондиционера и их замена

Универсальные платы для кондиционеров используются, когда трудно найти детали для ремонта оборудования для кондиционирования воздуха. Предлагается широкий спектр моделей, различающихся по устройству и функциональности. Китайские плиты продаются в широком ценовом диапазоне.

Описание дешевой модели QD-U02B и дорогой QD-U11A

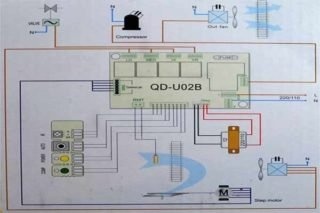

QD-U02B





Питание устройств осуществляется от выносного трансформатора. Реле для управления компрессором имеет нагрузочную способность 30А, для четырехходового клапана и вентиляторов - 5А. Реле подключается к органам управления с помощью клеммных разъемов 0,8*6,4 мм. Для приема управляющих сигналов от температурных и фотоэлектрических датчиков достаточно простого микроконтроллера.

Плата приемника недорогой модели QD-U02B не имеет корпуса и оснащена светодиодами, кнопкой управления и фотомодулем. Размер устройства позволяет устанавливать его в обычные настенные модели. Если нет возможности установить плату на место старой, можно последовательно отсоединить и снова установить каждую часть.

На плате управления имеется небольшой черный экран и несколько кнопок. Однако этого достаточно для выполнения всех функций совета директоров.

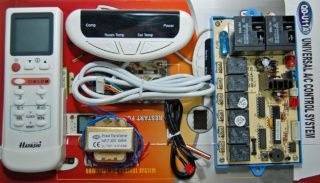

QD-U11A





Более дорогая модель QD-U11A имеет отдельный модуль в корпусе. Он оснащен индикатором комнатной температуры. Желаемую температуру в помещении можно установить вручную. Блок управления оснащен таймером и индикатором работы. Он подключен к основной плате с помощью гибкого кабеля.

Блок управления визуально привлекателен, имеет информационный дисплей и изготовлен из высококачественного пластика.

Пайка платы выполнена качественно, дорожки окрашены, а дорожки питания усилены дополнительным припоем. Однако сам компонент изготовлен из низкокачественного гетинакса, поэтому при сборке следует соблюдать осторожность.

Как проявляется неисправность платы кондиционера

Если светодиоды на внутреннем блоке мигают, а сплит-система не может быть включена, можно предположить, что произошел сбой в настройках программного обеспечения. Это можно исправить, перепрограммировав управление с помощью кодов в сервисном центре.

Цепи кондиционера часто перегорают при скачках напряжения. Инверторные устройства особенно чувствительны к скачкам напряжения. В таких случаях плату необходимо отремонтировать или полностью заменить.

Основные неисправности элемента управления и их причины:

• Производители оснащают цепи управления полупроводниковыми переключателями, которые отвечают за работу вентилятора. Если он не работает, можно заподозрить неисправность в переключателях. Всегда проверяйте сопротивление компонента перед проведением ремонта. Если значение близко к нулю, схему необходимо распаять.
• Если сгоревшая ИС видна невооруженным глазом, измерять сопротивление не обязательно. Элемент управления немедленно ремонтируется или заменяется.
• Неисправности в датчиках температуры и компрессоре также указывают на неисправность цепи.
• В некоторых случаях монтажники допускают ошибку в соединениях между блоками, что также приводит к перегоранию платы. Регулятор напряжения, трансформатор и диодные мосты часто перегорают.

Если контроллер полностью сгорает, его следует заменить.

Стоит ли использовать универсальные платы





Универсальные пластины подходят для установки в большинство кондиционеров, но область их применения не превышает определенных пределов:

• Они могут быть установлены только в кондиционерах типа on-off (без инвертора).
• Такие контроллеры могут быть установлены только на кондиционеры с двигателями вентиляторов с дополнительной обмоткой. При ШИМ-управлении двигателем кондиционер с универсальной платой будет работать на максимальной скорости. Для таких случаев приобретаются демпфирующие резисторы.

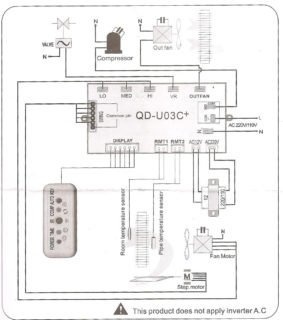

Когда двигатели внутренних модулей питаются от BLDC, универсальная схема и кондиционер не могут работать вместе. Для настенных систем лучше выбрать модель QD-U03A.

Различия между дорогими контроллерами и дешевыми контроллерами:

• Встроенная функция перезапуска. После выключения и повторного включения устройство будет продолжать работать в том же режиме.
• Доступность жилья, к которому прикреплено устройство.
• Оснащен датчиком температуры испарителя. Этот элемент предотвращает замерзание внутреннего теплообменника.

Также стоит разобраться в особенностях установки универсальной карты в кондиционер.

Замена элемента

К универсальной плате прилагается руководство по эксплуатации. В нем указано, как подключить элемент к кондиционеру. В руководстве есть подробная схема. Плата приемника, датчик температуры и трансформатор подключаются с помощью стандартных разъемов, поэтому риск ошибки при этой операции минимален.

На компоненте имеются штыревые разъемы для подключения платы к четырехходовому клапану, компрессору и вентилятору. В комплект входит дюжина клемм и прозрачная изоляция для них. В режиме охлаждения напряжение на четырехходовой клапан не подается, поэтому при его подключении необходимо соблюдать осторожность.

Двигатель вентилятора подключается к цепи через три реле (для трех скоростей). Они также подключаются клеммами 6,2 мм, поэтому стандартный разъем зачищается, и эти клеммы подключаются к выводам двигателя вентилятора. Один из них идет к общему нейтральному проводу. Остальные подключаются к клеммам реле.

Универсальная плата управления кондиционером предназначена для работы с двигателями, имеющими дополнительные выводы обмотки. Один из проводов является общим, а остальные идут от других обмоток. Провода с меньшим сопротивлением предназначены для питания вентилятора при работе на максимальной скорости.

На плате расположены клеммы, подписанные в соответствии со скоростью вращения вентилятора - Hi (высокая), Low (низкая) и Med (средняя).

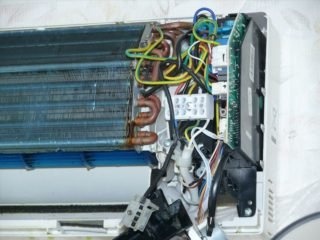

Для замены платы управления домашнего кондиционера:

• Выключите питание устройства.
• Извлеките компонент из гнезда. Для этого необходимо открутить винты, отсоединить разъемы и провода.
• Разберите корпус или снимите крышку устройства.
• Замените деталь на новую и установите блок кондиционера на место.

Все процедуры необходимо выполнять аккуратно, так как при незначительном повреждении платы устройство работать не будет.

Проверка установленной платы

Приемный модуль платы содержит микропроцессор, который имеет датчик, схему автоматической регулировки усиления и фильтры для подавления шумов. Выходные данные следующие:

• электропитание;
• выход.
• общий;

Схема подключения проста - через несколько дополнительных резисторов и конденсатор фильтра питания.

Первым шагом в оценке функциональности компонента является проверка соединения между деталями и материнской платой. Схема приемника проверяется на потребляемый ток - от 0,5 до 1,5 мА. Если потребляемый ток слишком высок, цепь можно считать неисправной.

Важно измерить выходное напряжение:

• когда сигнала нет, оно равно напряжению сигнала;
• Когда сигнал проходит, напряжение немного падает.

Если значение последовательного сопротивления (ESR) высокое, конденсатор может быть неисправен.

Универсальная плата используется для ремонта многих моделей сплит-систем, но не каждой модели. Дешевые модели имеют минимальный набор функций, в то время как дорогие модели обеспечивают полную поддержку современных кондиционеров.
